管件放样

管件放样软件手机版，功能强大的管件计算工具，主要面向管道从业者和爱好者而展开，内置丰富全面的计算道具等待着用户来解锁，你能够直接在平台上设计绘图，建构各种三角形模型，平台也有详细的操作指南让大家了解，不管是新手小白还是专业人士都适用哦~

管件放样官网：http://piping2015.com/

管件放样怎么用

一、如何开通权限

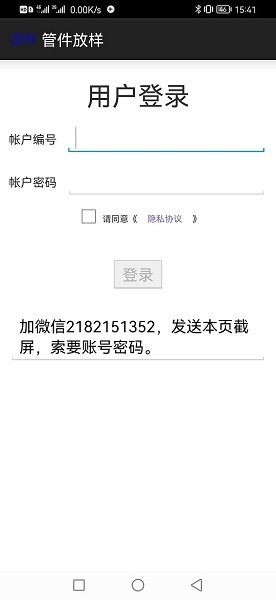

如果没登录过，或者登录数据没保存，打开软件会进入这个截面。应该能看明白，不需要解释啥。加作者微信，要账号密码。

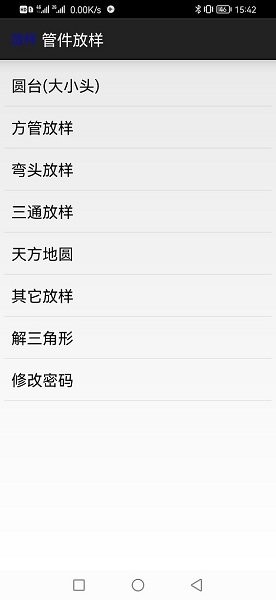

登录成功以后进入下列界面。或者登录后，登录数据保存在手机正常的，也跳过登录界面。偶尔失灵报错没权限，也要这样重新登录一下。在下列界面，长按“修改密码”也能进入上面的登录界面。

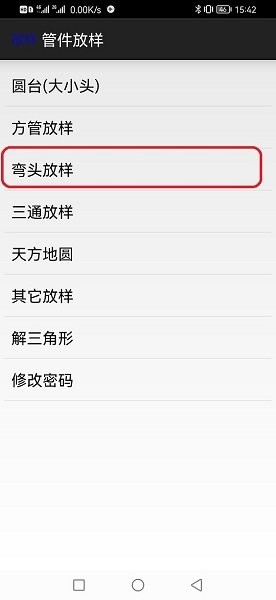

以下我以虾米腰弯头为例，说明如何使用。登录后在首页点击“弯头放样”。

然后进入下图界面。

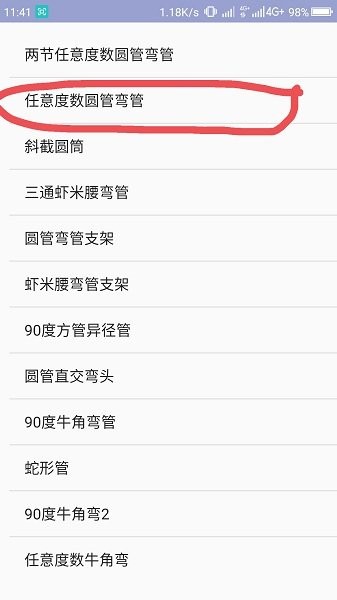

上图点击选择《任意度数圆管弯管》后进入下图界面。

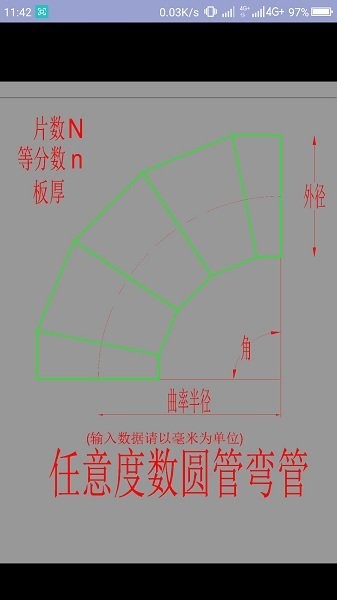

点击示意图按钮即可看到本样板对应的示意图。

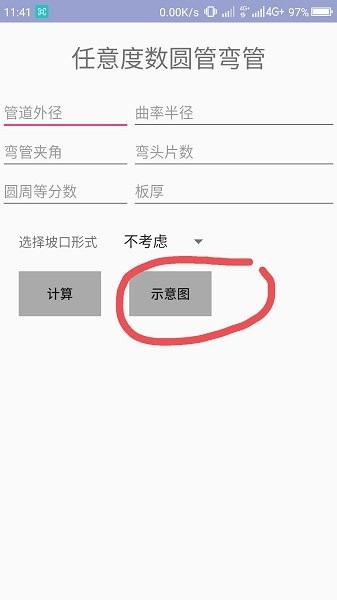

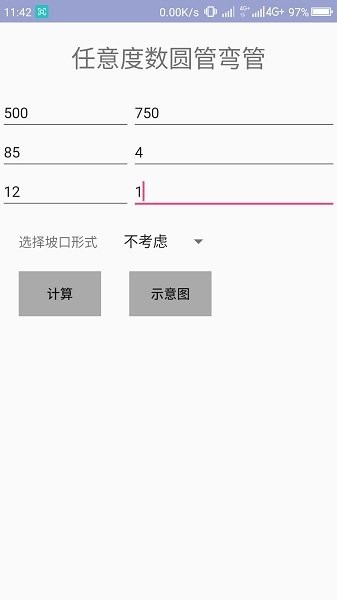

下图为输入完成后界面。

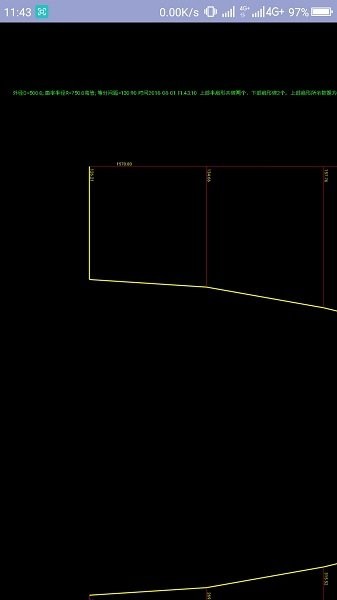

上图输入完成以后，点击《计算》按钮。然后就生成了样板图如下图所示。

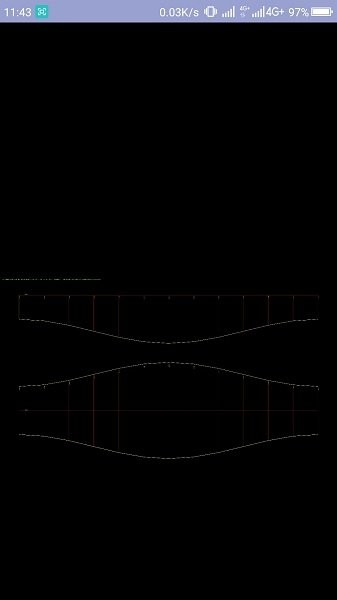

样板图可以拉大缩小看，其中左上角的文字提示非常重要，一定要看。

关于壁厚和坡口的说明

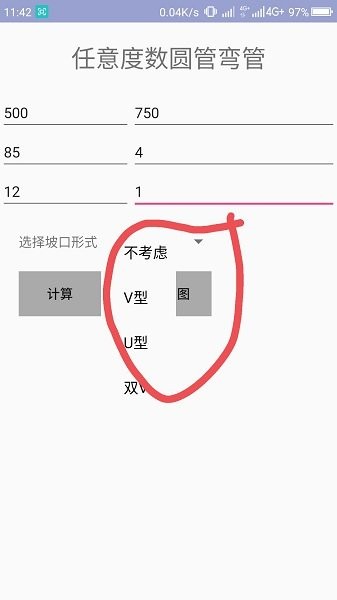

输入完成以后，点击《计算》按钮前，有一个坡口选择的下拉选项。以直径为D的管道为例，各自意义说明如下。

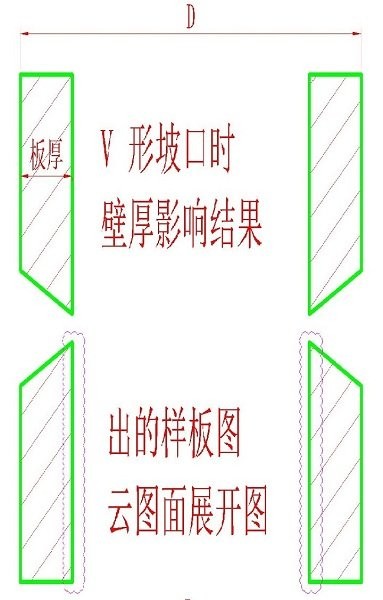

V型

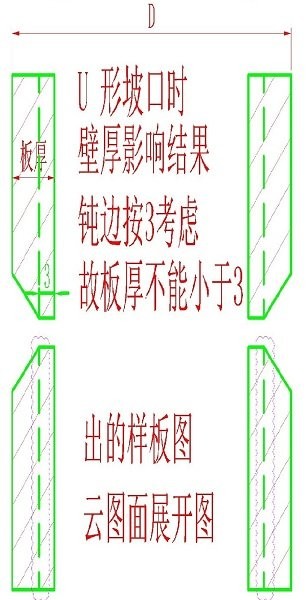

U型

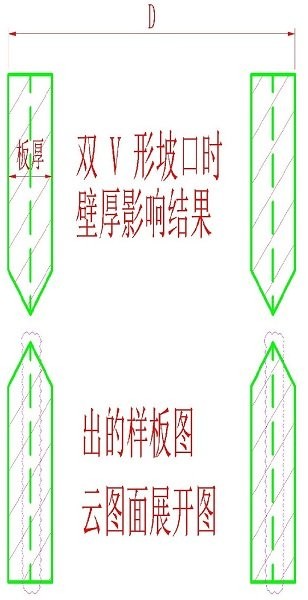

双V型

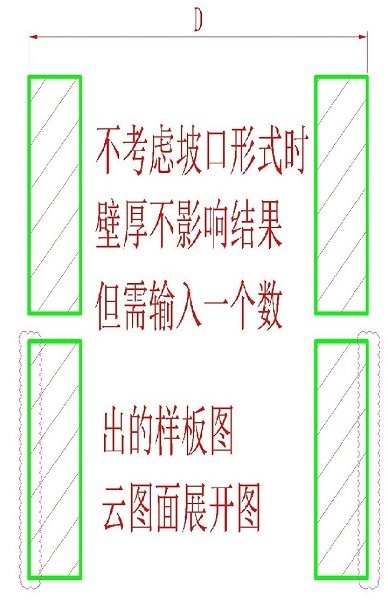

不考虑

对于用成品管道做斜口、两节弯头或多节虾米腰的，那么坡口选择“不考虑”，输入管径一律输外径，板厚随便输入一个数，然后在直接在外壁上画线下料，再打坡口。如果是薄板那就更无所谓了，但坡口形式也选请选择“不考虑”。

对于用成品管道做三通，那么坡口选择“不考虑”，主管径输外径，支管输入内径，板厚随便输入一个数，然后在支管内壁上画线下料，卡到主管上划线或者用主管的样板给主管划线，再打坡口。 当然支管内壁画线难度大基本不可能，可以直接在支管外壁划线，但是要注意等分间距。如果是薄板那就无所谓了，但坡口形式也选请选择“不考虑”

管件放样应用优势

1、可对各种阀门进行选型和计算，保证管道的正常运行，支持不同加工工艺的配合比计算和快速计算

2、一键同步，手机电脑图纸轻松同步，十分实用，是管道工、焊工和工程师必备的应用之一

3、可以计算管道内的压降，对于需要进行管道计算的工程师、焊工以及管道工来说能够大大提高工作效率
