CREO怎么把三维转换2D工程图纸

CREO中怎么把三维转换2D工程图纸是设计绘图中很重要的一步，详细的操作流程见下文。

CREO怎么把三维转换2D工程图纸：

1、打开文件后，点文件-新建

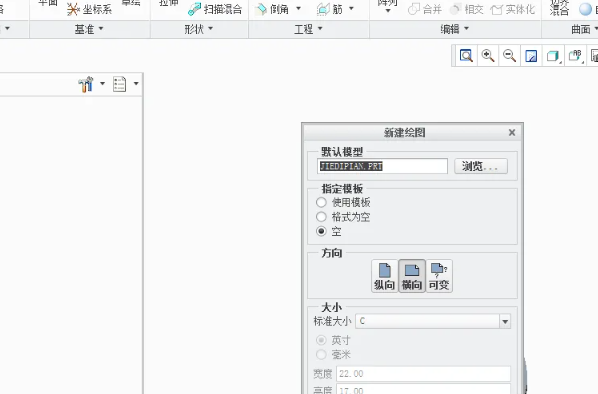

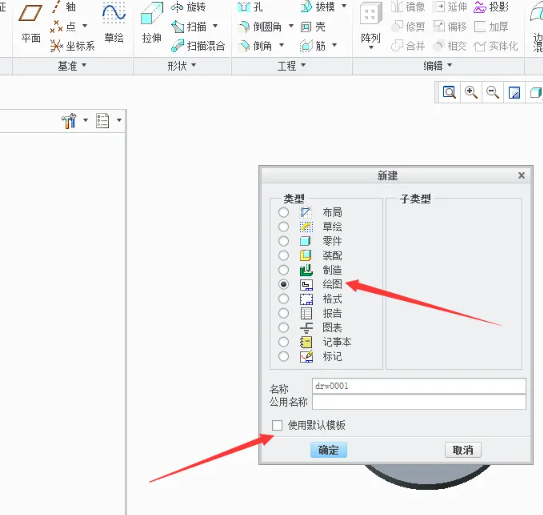

2、选择绘图，去掉默认模板，确定；

3、点确定；

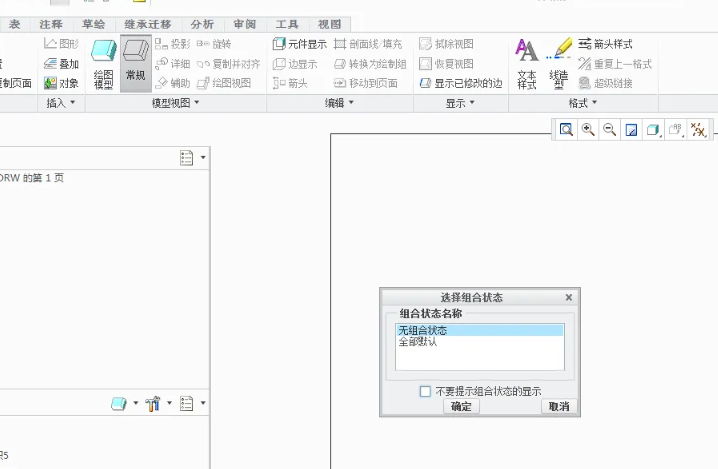

4、选择无组合状态，确定；

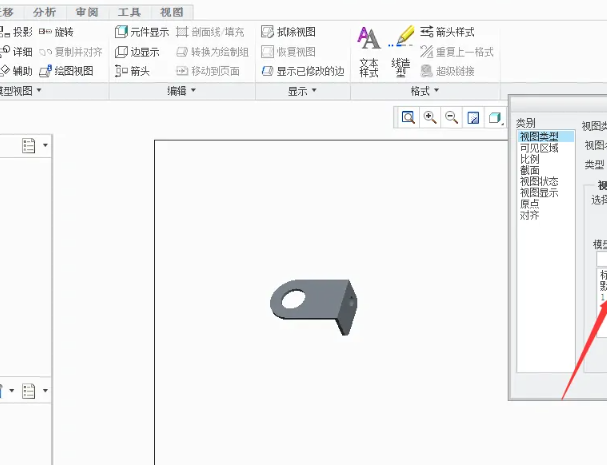

5、在空白处点一下，就会出来图形。选择箭头所示的正视图，一般是选择TOP面，FRONT，RIGHT面；

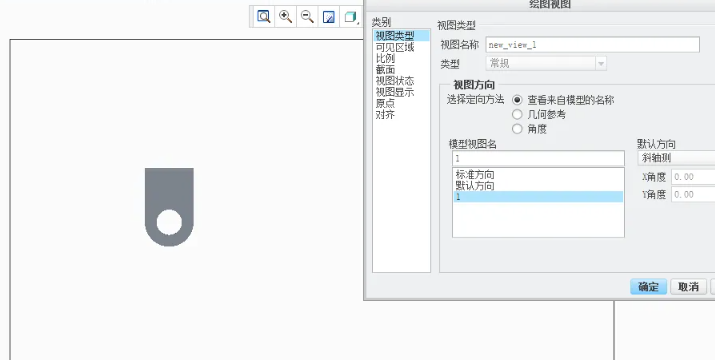

6、图形已正视于平面；

7、选择模型显示；

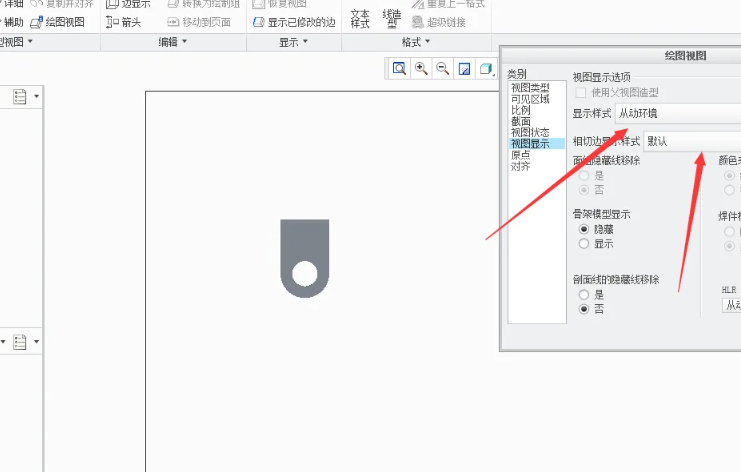

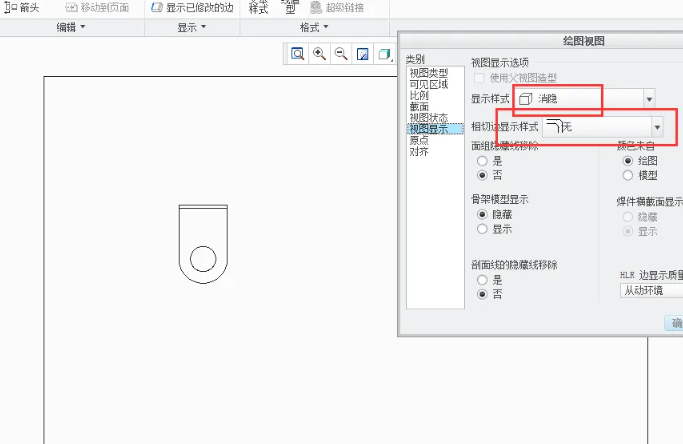

8、显示样式这里选择消隐，可根据自己的要求选择。相切连线显示为“无”，可根据自己的要求选择，自己测试一下各个选项的效果。

最后应用，确定

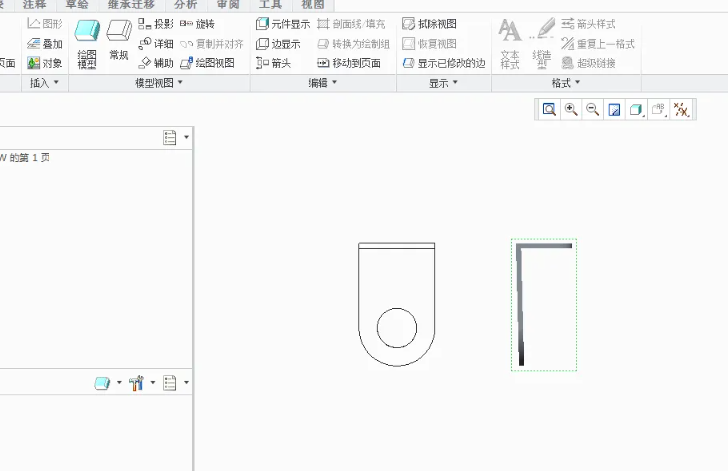

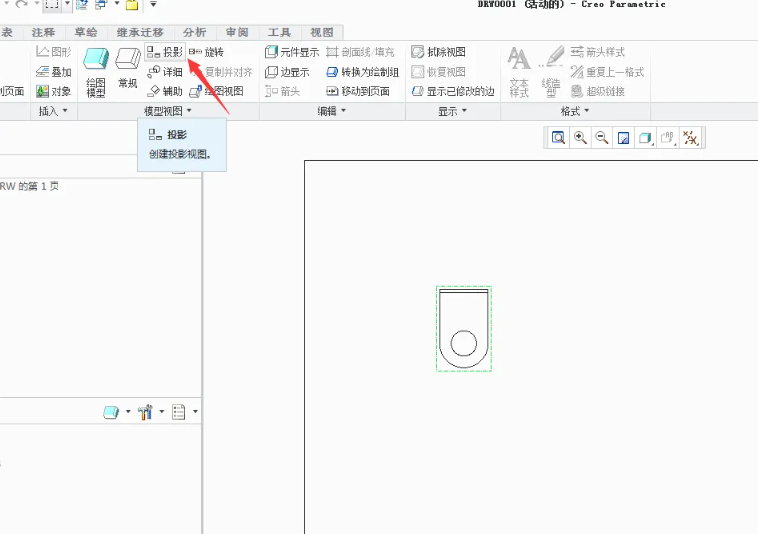

9、确定后，选择投影，投影向左就是左侧视图，向下就是俯视图，向上，向右等投影；

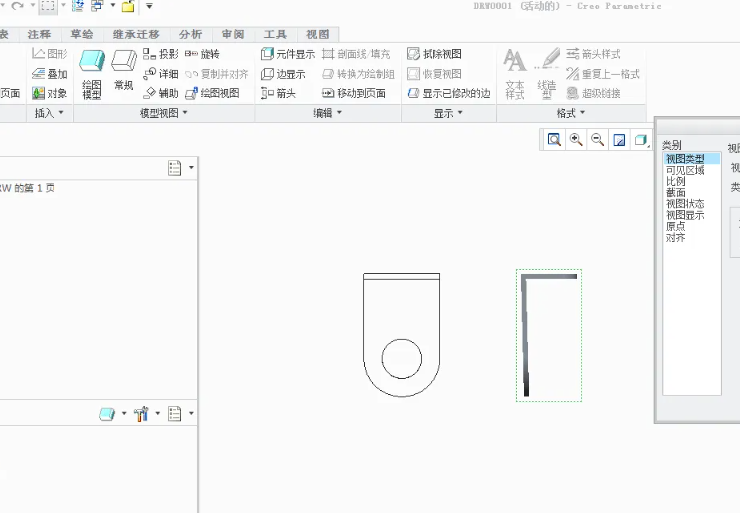

10、鼠标左击两下进行编辑；

11、最后按自己要求设置绘图视图，应用，确定；

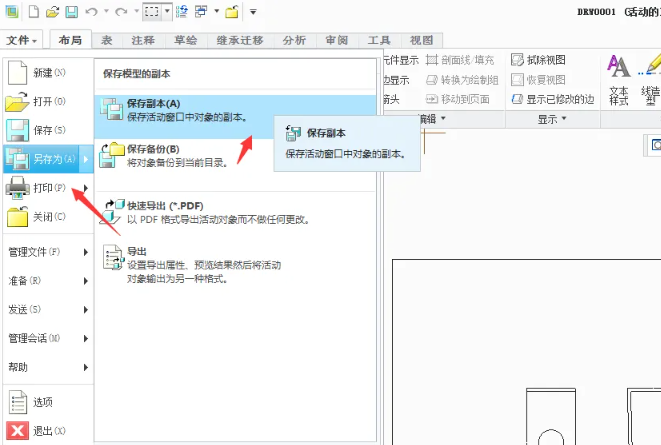

12、完结后，点文件-另存为-保存副本；

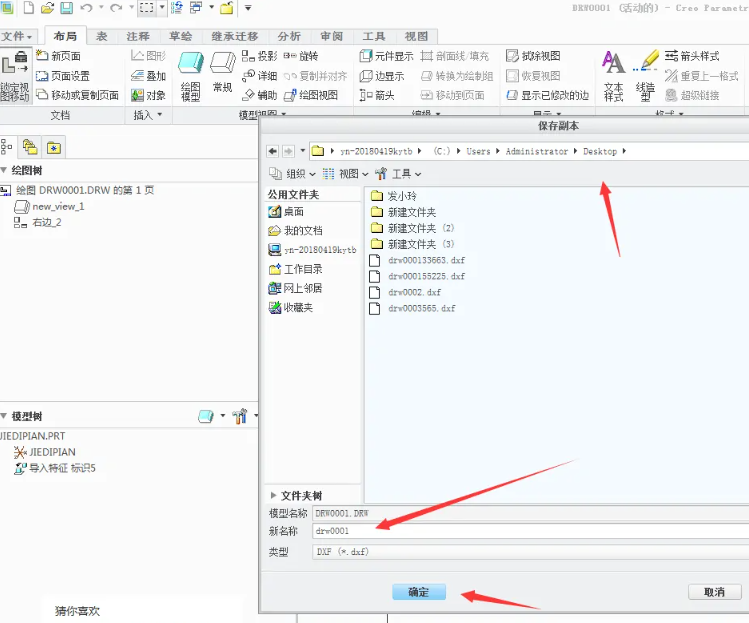

13、选择保存文件目录-文件命名-选择DXF格式-确定；

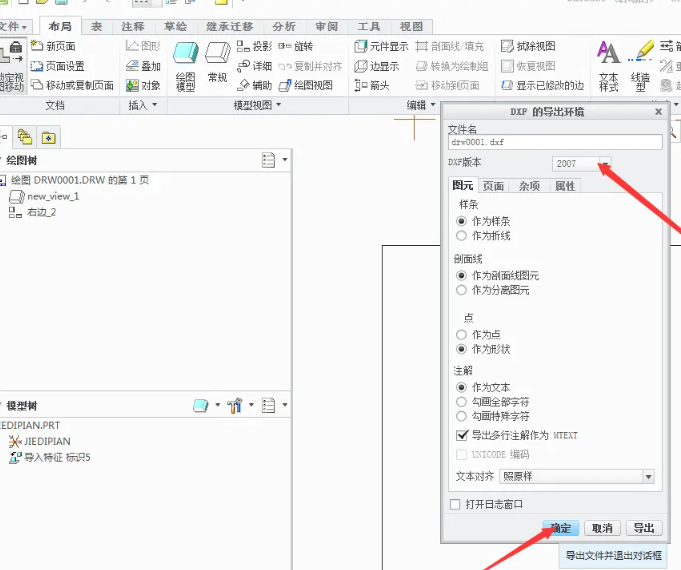

14、选择2007版本-确定；

15、查看自己保存的位置是否存在文件，用CAD打开，如果比例不对则要按比例缩放；
